油改电移动供电系统

作者:admin发布时间:2019-12-07 11:53

概况
      我公司已创办20多年来,培养了一批专业的移动供电系统设计及成套设备安装技术人员,目前又成功研发油改电移动供电系统。油改电移动供电系统的成功开发,改善了港口的环境污染,节省了港口轮胎式集装箱门式起重机的运行费用,在设计中采用了优化设计,使这套移动供电系统运输安装方便,安全可靠,价格低,寿命长。

系统的创新
     简易性:无论从运输、安装还是产品维护和拆卸上具有方便、快捷。
     可靠性:产品参照JB6391.2《起重机滑接供电装置技术条件》的标准,导体的形状保证了散热性。材料的选择保证了运行性和安全性。

系统的组成和特性

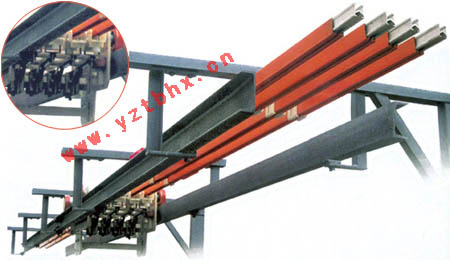

      移动供电的组成:由地面配供电系统、单极式滑触线导体(铝、铜)、钢结构支架、移动小车、集电器、伸缩杆、连接插座等组成。

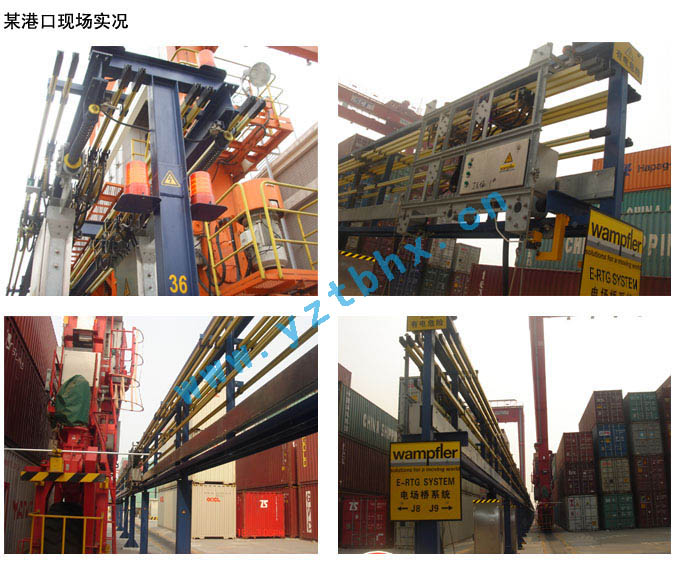

     移动供电的特性:一条移动供电系统能同时满足多台轮胎式集装箱门式起重机的使用。
     (1)铝合金导体(压有不锈钢带)作为接触面,提高耐磨性,而且导轨重量轻、阻抗小、成本低。精巧的设计使供电导轨占据很小的空间并且电压降小,安装维护方便。
     (2)冷轧铜导体,导电性能好,重量轻,载流量大、电压降小,小车与集电器以及支撑结构件简单实用,运行可靠安全,安装维护方便。
     (3)塑料导管:采用UPVC材料,其绝缘性好、防腐蚀、抗老化。
     (4)悬吊座:固定在架上,浮动定位导体,固定相距。
     (5)连接器(进线器):能可靠的连接导体,并可作为电源进线器之用。设有绝缘保护外壳。
     (6)膨胀装置:补偿因温度变化而导致滑线轴向长度收缩与膨胀。
     (7)移动小车:通车伸缩杆随轮胎式集装箱门式起重机牵引,可滑动集电器的移动小车。
     (8)集电器:通过滑动接触,持续可靠的输送电流、电压给用电设备;并配有专用固定器。
     (9)电源插头:带快捷、方便的可插装式接头。
     (10)伸缩杆:起重机与移动小车软连接之用,由轮胎式集装箱门式起重机牵引。


产品规格型号及技术参数
规格型号 材质 载流量
A
载面积
mm2
电阻
Ω/km


阻抗
Ω/km
外形尺寸 适用轮胎吊
YQL-630 AL 630 400 0.0762 0.1338 42×32 2台
YQL-800 AL 800 500 0.0609 0.1258 42×32 2台
YQL-1000 AL 1000 700 0.0435 0.1184 42×32 3台
YQL-1250 AL 1250 900 0.0310 0.1069 42×32 4台
YQT-630 Cu 630 184 0.0980 0.2016 42×32 2台
YQT-800 Cu 800 228 0.0789 0.1872 42×32 2台
YQT-1000 Cu 1000 285 0.0632 0.1629 42×32 3台
YQT-1250 Cu 1250 360 0.0500 0.1553 42×32 4台

经济实用
易于滑动和悬吊
连接简易,准备工作量少;
高速的集电器运行,最高可达成130米/分钟;
安装方便,无需特殊工具。
